关键词：变电站综合自动化系统 结构 功能 ---综合自动化系统的硬件结构

　　信技术和网络技术密切相关。随着这些高科技的不断发展，综合自动化系统的体系结构也不断发生变化，其性能和功能以及可靠性等也不断提高。从国内外变电站综合自动化系统的发展过程来看，其结构形式有集中式、分层分布式、和全分散式等三种类型。

　　集中式结构的综合自动化系统，指采用不同档次的计算机，扩展其外围接口电路，集中采集变电站的模拟量、开关俩个和数字量等信息，集中进行计算与处理，分别完成微机监控、微机保护和一些自动控制等功能，集中式结构也并非指由一天计算机完成保护、监控等全部功能。多数集中式结构的微机保护、微机监控和与调度等通信的功能也是由不同的卫星计算机完成的，只是每台微计算机承担的任务多些。例如监控机要负担数据采集、数据处理、开关操作、人机联系等多项任务：担负微机保护的计 算机，可能一台微机要负责几回低压线路的保护等。随着微处理器的发展、微型计算机的性能价格比迅速优于小型机后，才开

　　这种集中式的结构式更具变电站的规模，配置相应容量的集中式保护装置和监控主机及数据采集系统，它们安装在变电站中央控制室内。

　　主便延期和各进出线及站内所有电器设备的运行状态，通过TA、TV经电缆传送到忠言控制室的保护装置和监控主机。继电保护动作信息往往是取保护装置的信号继电器的辅助触点，通过电缆送给监控主机。

　　2）完成对变电站主要设备和进出线）集中式结构紧凑、体积小、可大大减少占地面积。

　　1）每台计算机的功能较集中，如果一台计算机出故障，影响面打，因此必须采用双机并联运行的结构才能提高可靠性。

　　3）组态不灵活，对不同主线或规模不同的变电站，软硬件都必须另行设计，工作量大，因此影响了批量生产，不利于推广。

　　4）集中式保护与长期以来采用一对一的常规保护相比，不直观，不符合运 行和维护人员的习惯，调试和维护不方便，程序设计麻烦，只适合于保护算法比较简单的情况。

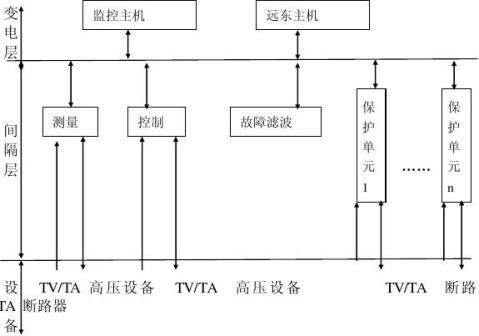

　　在分层分布式结构的变电站综合自动化系统中，将整个变电站的一次、二次设备分为3层，即变电站层、间隔层、和设别层。在所分的3层中，变电站层称为2层，间隔层为1层，设备层位0层。每一层由不同的设备或不同的子系统组成，完成不同的功能。图2.2所示为变电站一、二次设备分层结构示意图。

　　设备层主要指变电站内的变压器和断路器、隔离开关及其辅助触点，也包括电流互感器、电压幅干起等一次设备。

　　间隔层一般按断路器间隔来划分，具有测量、控制部件或继电保护部件。测量、控制部分完成该单元的测量、监视、操作控制、联锁及事件顺序记录等功能；保护部分完成该单元线路或变压器或电容器的保护、故障记录等功能。因此，间

　　隔层本身是由各种不同的单元装置组成的，这系统独立的单元装置直接通过局域网络或串行总线与变电站层联系；也可能设有数采管理机或保护管理机，分别管理各测量、监视单元和各保护单元，然后集中由数采管理机和保护管理机与变电站层通信。间隔层本身实际上就是两级系统的结构。

　　变电站层包括站级监控主机、远动通信机等。变电站层设现场总线或局域网，供各主机之间和监控主机与间隔层之间交换信息。变电站综合自动化系统主要位于1层和2层。

　　近现场，以减少控制电缆长度。至现场通信技术在变电站的成熟使用前，单元层的设备仍宜安装在变电站控制室，从而形成了分层分布是系统集中组屏的机构。 分层分布式系统集中组屏结构的变电站综合自动化系统有特点如下：

　　为了提高综合自动化系统整体的可靠性，系统采用按功能划分的分布式多CPU系统。系统的功能单元包括：各种高低压线路保护单元；电容器保护单元；主变压器保护单元；备用电源自投控制单元；低频减负荷控制单元；电压无功控制单元；数据采集与处理单元；电能计量单元等等。每个功能单元基本上由一个CPU组成，多数CPU采用单片机。主变压器保护等少数功能单元由多个CPU完成。这种按功能设计的分散模块化结构具有软件相对简单、调试维护方便、组态

　　继电保护装置是电力系统中可靠性要求非常高的设备。根据国际大电网会议要求，在综合自动化系统中，继电保护单元宜相对独立，其功能不依赖于通信网络或其他设备。在分层分布式系统集中组屏结构的变电站综合自动化系统中，各保护单元由独立的电源，保护的输入仍由电流互感器和电压互感器通过电缆连

　　接，输出跳闸命令也通过常规的控制电缆送至断路器的跳闸线圈，保护的启动、测量和逻辑功能独立实现，不依赖通信网络交换信息。保护装置通过通信网络与保护管理机传输的只是保护工作信息或记录数据。为了无人值班的需要，也可通过通信接口实现远方读取和修改保护整定值。

　　合自动化系统本身已具有对模拟量、开关量、电能脉冲量进行数据采集和数据处理的功能，也具有收集继电保护动作信息、事件顺利记录等功能，因此，不需要独立的RTU装置为调度中心采集信息，而将综合自动化系统采集的信息直接传送给调度中心，同时也可接受调度中心下达的控制、操作命令和在线修改保护定值命令，并加以执行。

　　由于采用模块化结构，各功能模块都由独立的电源供电，输入/输出回路都相互独立，任何一个模块故障，只影响局部功能的实现，不影响全局，系统的可靠性得到提高。

　　分层分布式系统采用集中组屏机构，全部安装在控制室内，工作环境较好，电磁干扰相对开关柜附近较弱，维护和管理方便。

　　对于规模较大的变电站，由于设备分布较广，安装时需要的控制电缆相对较多，增加了电缆。

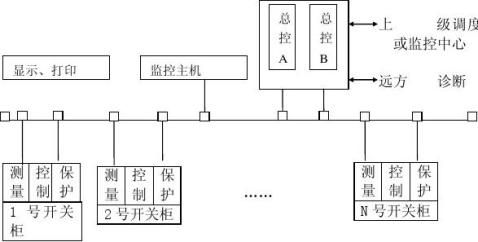

　　硬件结构为完全分散式的综合自动化系统，是指以变压器、断路器、母线等一次主设备为安装单位，将保护、控制、输入/输出、闭锁等单元就地分散安装在一次主设备的开关屏上，安装在主控制室内的主控单元通过现场总线与这些分散的单元进行通信，主控单元通过网络与监控主机联系，如图2.3所示。

　　这种完全分散式结构的综合自动化系统在实现模式上可分为两种：一种是保护相对独立，测量和控制一体，例如SIEMENS的LSA678，国内的DISA-2、BJ-F3型等系统；另一种是保护、测量、控制完全合一，实现变电站自动化的高度综合，

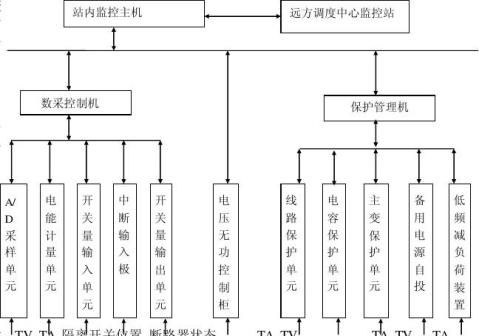

　　变电站综合自动化系统应该从变电站的整体情况出发，同意考虑保护、监测、控制、远动、VQC和五防功能，其结构框图如下：

　　在变电站自动化系统的管理上，采取分层管理的模式，即各保护功能单元由保护管理机直接管理。一台保护管理机可以管理多个单元模块，它们间可以采用双绞线接口连接，也可以通过现场总线连接。而模拟量和开关量的输入/输出单元，由数采控制机负责管理。正常运行时，保护管理机监视各保护单元的工作情况，如果某一保护动作信息或保护单元本身工作不正常，立即报告监

　　控机，再送往调度中心。调度中心或监控机也可通过保护管理机下达修改保护定值等命令。数采控制机则将各数采单元所采集的数据和开关状态送监控机，并由监控机送往调度中心。数采控制机接受由调度中心或监控机下达的命令。总之，保护管理机和数采控制机可明显地减轻控制机的负担，协助控制机承担对单元层的管理。

　　变电站综合自动化系统是应用较为成熟的、先进的分布式系统结构，按间隔配置测控单元。将保护功能和测控功能按对象进行设计，集保护/测控功能于一体，保护、测控既相互独立，又相互融合，保护、测控借助于计算机网络与变电站层计算机监控系统交换数据，减少大量二次接线，增加功能，节省了，提高了系统可靠性。

　　即变电站综合自动化监控系统采用分层分布式结构，系统分为三层：间隔层、单元层、监控管理层，其中单元层和管理层均属于站控层。系统各层之间是相互独立，主站层故障时，通过前端通信层控制间隔层，监控管理层和前端通信主站层全部故障时不会影响间隔层继电保护系统的政策运行。

　　在变电站综合自动化系统中，主要根据一次设备间隔来划分间隔层的装置。在低压系统中，间隔层单元采用的是集测控保护于一体的微机型测控保护装置；而在高压系统中，保护和测控功能是独立设置，即分别采用测控监视单元与保护单元对系统进行监控与保护。

　　在变电站综合自动化系统中，间隔层单元采集的模拟量主要为交流电压、交流电流、有功功率以及无功功率等，一般通过间隔或元件的电流互感器、电压互感器的二次回路采样，以实现对间隔或元件的交流模拟量的测量。个别直流模拟量或温度量，一般通过传感器或变送器变为标准信号或传送给间隔层单元，或选择独立的直流系统监控装置。

　　变电站中的状态量信息主要包括传统概念的遥信信息和自动化系统设备运行状态信息等。在变电站综合自动化系统中，不仅要采集表征电网当前拓扑的开关位置等遥信信息，还要将反映测量、保护、监控等系统工作状态的信息进行采集、监视。间隔层中断路器、隔离开团和接地开关等一次设备的位置状态信号，在高压系统中一般采用双位置信号方式输入，在低压系统中，除了断路器的位置信号外，隔离开关和接地开关位置信号可以用单位置触点来采集。所谓双位置信号方式，是指利用间隔层装置中的两个状态输入点来采集一次设备的辅助接点的状态。双位置信号方式较为单位置信号方式可以大大提高状态信号的正确性，防止错误判断的发生。即用2位比特而不是1位比特来表征一个开关的开合状态，这时00，01,10,11的4种组合中只有2种正确的位置状态，而其余2种是不确定状态，不用0，1两种状态表示开合增加了码元的抗干扰性，从而提高了状态信号传输处理过程中的可靠性。

　　此外，在间隔层中海有断路器手车位置、电机储能、高压开关的异常告警信号、变压器瓦斯告警信号、保护状态和自动装置的动作信号、交直流屏的告警信号等一般都是单位置信号。

　　在变电站综合自动化系统中，间隔层的设备要独立实现对被控对象的保护功能，在系统发生故障时能迅速起动并发出正确的控制命令。如切断断路器等。同时，间隔层在控制方面，还要实现对断路器、隔离开关、接地开关、变压器分接头调节、消弧线圈接头调节及保护复归、保护压板投退等的控制。其中对于断路器、变压器接头调节等是用双命令控制，而对于保护复归、保护投退、接地试跳等是通过单命令控制实现。双命令控制对象，是指被控对象一个完整控制过程(合闸、分闸过程)需要两个命令才能实现。而单命令控制则是指被控对象的控制过程只要一个命令就能完成。

　　在变电站综合自动化系统中，间隔层单元要为实现与主控单元的通信设立与主控单元通信的接口，为了调试工作的方便进行设立用于参数上装、下装和信息读取的调试接口，为了系统时钟一致而设立对时接口，外此还有与其他间隔层单元通信的通信接口等。这些接口一般是设在间隔单元的前面板或后面板上，分为一般有工业以太网接口、RS232／485／422串行接口、现场总线接口等。在本系统中，间隔层与主控单元之间的连接方式是总线型，因此通信采用WorldFIP总线接口。而且为了提高控制系统可靠性，主控单元采用双机冗余结构。

　　为了提高变电站运行的安全可靠性，要求间隔层单元具有防误联锁功能。这种防误联锁功能主要表现在两个方面：一是本间隔内各元件之间的防误联锁功能，二是间隔之间的防误联锁功能。对于间隔层装置来讲，主要是通过其中的可编程逻辑控制功能来实现防误联锁功能。根据间隔中一次元件的防误联锁条件，间隔层单元一方面通过获取本间隔的断路器、隔离开关、接地开关等信号，实现

　　本间隔自身隔离开关、接地开关、断路器各元件之间的防误联锁要求，另一方面通过网络得到所需的其他间隔的防误联锁信息，利用本间隔中间隔单元的可编程逻辑控制功能来实现间隔之间防误联锁的要求。

　　为了方便调试和实现参数显示、查询、修改在间隔层单元的前面板上还应用有LCD显示屏和按键。用于实现对间隔单的运行参数，如电流、电压、功率等进行显示，对通信参数如装置地址、通信规约、波特率等进行设置，对间隔内元

　　件参数和继电保护整定值进行显示和修改，对遥信状态进行显示和查询，对异常现象进行显示报警等功能。

　　（1）人机联系的桥梁，包括CRT显示器、鼠标和键盘。变电站采用微机监控系统后，无论是有人值班还是无人值班，最大的特点之一是操作人员或调度人员只要面对CRT显示器的屏幕通过鼠标或键盘，就可以对全站的运行情况和运行参数一目了然，可对全站的断路器和隔离开关等进行分、合操作，彻底改变了传统的依靠指针式仪表和依靠模拟屏或操作屏等手段的监视、操作方式。

　　（2）CRT屏幕显示的内容。作为变电站人机联系的主要桥梁和手段的CRT显示器，不仅可以取代常规的仪器、仪表，而且可以实现许多常规仪表无法完成的功能。它可以显示的内容，归纳起来有以下几个方面：

　　（3）输入数据。变电站投入运行后，随着运行方式的变化，保护定值、越限值等需要修改，甚至由于负荷的增长，需要更换原有的设备，例如更换TA变化。因此在人机联系中，必须有输入数据、调整运行参数的功能。

　　变电站层的有关自动化设备一般安装于控制室，而间隔层的设备最好安装于靠近现场设备，以减少控制电缆长度。变电层主要用于完成变电站内的间隔层的各种测控单元或测控保护单元以及各种职能电子装置与站控层的后台系统之间

　　2）实现和管理与变电站自动化系统中的后台系统和远方调度控制中心之间的通信。

　　变电站层通过控制设备实现运行监视空能，所谓运行监视，主要是指对变电站的运行工况和设备状态进行自动监视，即对变电站各种状态量变位情况的监视和各种模拟量的数值监视。

　　通过状态量变位监视，可监视变电站各种断路器、隔离开关、接地开关、变压器分接头的位置和动作情况、继电保护和自动装置的动作情况以及它们的动作顺序等。

　　当变电站有非正常状态发生和设备异常时 监控系统能及时在当地或远方发出事故音响或语音报警，并在 CRT 显示器上自动推出报警画面，为运行人员提供分析处理事故的信息，同时可将事故信息进行打印记录和存储。

　　越限报警的各个参数，有一个允许运行时间限额，为此除越限报警外还应向上级调度（控制）人员提供当前极限远行时间，即允许运行时间减去越限运行的累计时间。

　　异常状态报警的是：非正常操作时，断路器变位信号、保护故障动作信号、监控和保护设备异常状态信号以及数据采集的状态量中其他报警和异常信号。

　　报警方式主要有：自动推出画面、报警、音响提示（语音或可变频率音响）、闪光报警 信息操作提示，如控制操作超时等。

　　变电站电压无功控制是保证电压质量和无功平衡、提高供电网可靠性和经济性的重要措施之一。

　　随着电网规模的不断扩大和超高压远距离输电系统的发展，一方面系统消耗的无功功率日益增多。另一方面无功补偿容量相对不足，导致一些配电网低谷时电压过高，而在高峰时期电压水平过低的状况，严重威胁着电网安全运行和用户 的正常生产生活。

　　从发电机和高压输电线供给的无功功率往往满足不了负荷的需要，因为从建设电网考虑，主要是以电网和运行费用最小为目标对无功电源的位置和容量进行优化，实现无功电源的合理规划与配置，即减少发、供电设备的设计容量，减少，以就地无功补偿减少无功功率在电网中的流动。在电网建成后，以无 功功率交换最少为目标对电网运行方式进行优化控制，所以在电网中要设置一些无功补偿装置来补充无功功率。以保证用户对无功功率的需要。

　　变电站电压无功控制的基本原理就是通过对变电站的电压、无功等运行数据的测最、分析，根据电网实际运行状态，动态地控制变压器分接头位置和电容／电抗器的投切，实现电压和无功的闭环控制，使得电压维持在合格范围内，提高电压合格率，无功动态补偿，降低无功损耗，最终实现提高经济效益的最终目标。

　　第二步：进行电压调节分析。对于电压调节，其主要的判断依据是人为整定的正常电压的范围(限值)，超出这个范围．即认为电压越限不合格：

　　电压越上限，可能原因有以下两种：1)容性无功多，低压侧无功补偿过多， 系统输送无功过少，变压器电压损耗过小；2）分接头低，系统与负荷之间的电器距离太近。

　　电压下限，可能原因有以下两种：1）容性无功少，低压侧无功补偿过少，系统输送无功过多，变压器电压损耗过大；2）分接头，系统与负荷之间的电气距离太远。

　　第三步：进行无功补偿判断，其主要的判断依据同样是人为整定的无功范围(限值)，超出这个整定值范围，意味着系统无功过多或过少：

　　无功越上限，说明系统送的无功过多，可能原因有以下两种：1)容性无功少，低压侧无功补偿过少；2)分接头高，系统向低压侧无功输送无功过多。

　　无功越下限。说明系统送的无功过少．可能原因有以下两种：1)容性无功多，低压侧无功补偿过多；2)分接头低，系统向低压侧无功输送无功过少。

　　第四步：进行策略选择。在前两步分析判断基础，按照事先确定的策略模型，选择一个最优方案进行实施。并重新进入第一步骤。

　　计算机监控系统的自动控制，既可以降低人员的劳动强度，又可以更实时、更科学地控制电压及达到无功平衡。

　　速将备用电源或备用设备或其他正常工作的电源自动投入工作，使原来工作电源被断开的用户能迅速恢复供电的一种自动控制装置。备用电源自动投入是保证电力系统连续可靠供电的重要措施，是变电站综合自动化系统的基本功能之一。

　　（1）工作电源确实断开后，备用电源才投入。工作电源失压后，无论其他 进线断路器是否跳开，即使已测定其他进线电流为零，但还是要先断开该断路器，并确定是已跳开后，才能投入备用电源。这时为了防止设备电源投入到故障元件上。例如工作电源故障保护柜动。但在其他地方被后备保护切除，备用自动投入装置动作后合于故障的工作电源。

　　（2）备用电源自动投入切除工作电源断路器必须经过延时。经延时切除工作电源进线断路器是为了躲过工作母线引出线故障造成的母线电压下降。延时时

　　限应大于最长的外部故障切除时间。在有的情况下，可不经延时直接跳开工作电源进线断路器。加速合上备用电源。例如工作母线进线侧的断路器跳开，进线侧无重合闸功能时；手动合上备用电源时也不经过延时直接跳开工作电源进线）手动跳开工作电源时，备用自动投入装置不需要动作。工作电源进线断路器的合后触点（指微机保护的操作回路输出的KKJ合后触点）作为备用自 动投入装置的输入开关量，在就地或遥控跳断路器时，其合后KKJ触点断开，备用自动投入装置自动化退出。

　　（4）有闭锁备用自动投入装置的功能。每套备用自动投入装置均设置有闭锁备用电源自动投入的逻辑回路，以防止备用电源投入到故障的元件上，造成事故扩大的严重后果。

　　（6）工作母线失压时还需要检查工作电源无流，启动备自动投入，以防止TV二次侧三相断线）备用电源自动投入装置只允许动作一次。微机型备用电源自动投入装置可以通过逻辑判断来实现只动作一次的要求，但为了便于理解，在阐述备用电源自动投入装置逻辑程序时广泛用电容器“充电”条件满足；延时启动的时间应理解为“充电”时间到后就完成了全部准备工作；当备用电源自动投入装置动作后或任何一个闭锁及推出备用电源自动投入电源条件存在时，立即瞬时完成“放 电”。“放电”就是模拟闭锁备用电源自动投入装置，放电后就不会发生备用电源自动投入装置第二次动作。这种“充放电”的逻辑模拟与微机自动重合闸的逻辑程序相类似。

　　变电站综合自动化系统中的微机继电保护主要包括输电线路保护、电力变压器保护、母线保护、电容器保护、小电流接地系统自动选线、自动重合闸。 由于继电保护的特殊重要性，综合自动化系统绝不能降低继电保护的可靠性。因此要求：

　　1）系统的继电保护按被保护的电力设备单元（间隔）分别独立设置，直接由相关的电流互感器和电压互感器输入电气量，然后由触点输出，直接操作相应断路器的跳闸线）保护装置设有通信接口，供接入站内通信网，在保护动作后向变电站层的微机设备提供报告等，但继电保护功能完全不依赖通信网。

　　3）为避免不必要的硬件重复，以提高整个系统的可靠性和降低造价，特别是对35KV及以下设备，可以配给保护装置其他一些功能，但应以不因此降低保护装

　　4）除保护装置外，其他一些重要控制设备，例如备用电源自动投入装置、控制 电容器投切和变压器分接头有载切换的无功电压控制装置等，也不依赖通信网， 而设备专用的装置放在相应间隔屏上。

　　继电保护是变电站综合自动系统的关键环节 其最重要的功能就是要有独立的、完整的继电保护功能，在此基础上还必须具备下列附加功能：

　　（1）继电保护的通信功能及信息量。综合自动化系统中的继电保护对监控系统而言是相对独立的，因此，继电保护应具有与监控系统通信的功能。继电保护能主动上传保护动作时间、动作性质、动作值及动作名称，并按控制命令上传当前的保护定值和修改定值的返校信息。

　　（2）具有与系统统一时钟对时的功能。时间的精确和统一在电网运行中显得十分重要，尤其是当继电保护动作时，只有借助精确统一时间才能根据各套继电保护动作的先后顺序正确分析电网发生事故的原因。因此，1991 年 7 月原能源部在颁布《电力调度系统计算机网络规划大纲》中，已明确建议在同一电网内采用统一的对时方式，以便准确记录发生故障和保护动作时间。

　　（4）当地显示与远处观察和授权修改保护整定值。对保护整定值的检查与修改要直观、方便、可靠。除了在各保护单元上要能显示和修改保护定值外，考虑到无人值班的要求，通过当地的监控系统和远方调度端，应能观察和修改保护定值。同时，为了加强对定值的管理，避免差错，修改定值要有校对密码措施，以及记录最后一个修改定值的密码。

　　（5）设置保护管理机或通信控制机，负责对各保护单元的管理。保护管理机（或通信控制机）在自动化系统中起承上启下的作用。把保护子系统与监控系统联系起来，向下负责管理和监控保护子系统中各单元的工作状态，并下达由调度或监控系统发来的保护类型配置或整定值修改信息；如发现每一保护单元故障或工作异常，或有保护动作信息，应立刻上传给控制系统或上传至远方调度端。

　　（6）故障自诊断、自闭锁和自恢复功能。每个保护单元应有完善的故障自诊断功能，发现内部有故障，能自动报警，并能指明故障部位，以利于查找故障和缩短维修时间，对于关键部位故障，例如 A/D 转换器故障或存储器故障，则应自动闭锁保护出口。如果是软件受干扰，造成程序“出轨”的软故障，应有自启动功能，以提高保护装置的可靠性。

　　（7）自动重合闸功能。其功能和设置在输电线KV 及以下线 路一般采用三相一次重合闸，其同期检定方式重合闸延时时间应能整定。同期检定方式可选择不检定方式、检无压方式、检同期方式等。
